Изготовление деталей из листового металла — это комплекс производственных операций, который может включать подготовку чертежа, раскрой материала, лазерную резку, гибку, сварку, зачистку, порошковую покраску и контроль готового изделия.
Из листовой стали, нержавеющей стали и других металлов производят кронштейны, корпуса, кожухи, панели, короба, элементы оборудования, металлоконструкций и множество других изделий.
При этом качество готовой детали зависит не только от точности отдельной операции. Важно правильно подготовить техническую документацию, выбрать материал и толщину листа, рассчитать развёртку, учитывать возможности гибки и заранее определить требования к сварке и покрытию.
Разберём, как изготавливают детали из листового металла по чертежам, какие этапы проходит заказ, что влияет на точность и стоимость производства и какие данные необходимо передать изготовителю.
Что такое изготовление деталей из листового металла
Изготовление деталей из листового металла — это производство изделий из плоского металлического проката с помощью операций раскроя, резки, формообразования, соединения и финишной обработки.
В зависимости от конструкции для одной детали может потребоваться всего одна операция — например, лазерная резка плоской пластины.
Можно заменить на более естественную формулировку:
Для более сложного изделия технологический маршрут может включать подготовку чертежа и развёртки, лазерную резку, гибку, сборку, сварку, зачистку, порошковую покраску и итоговый контроль качества.
Именно поэтому две детали одинакового размера могут существенно отличаться и по сложности изготовления, и по стоимости.

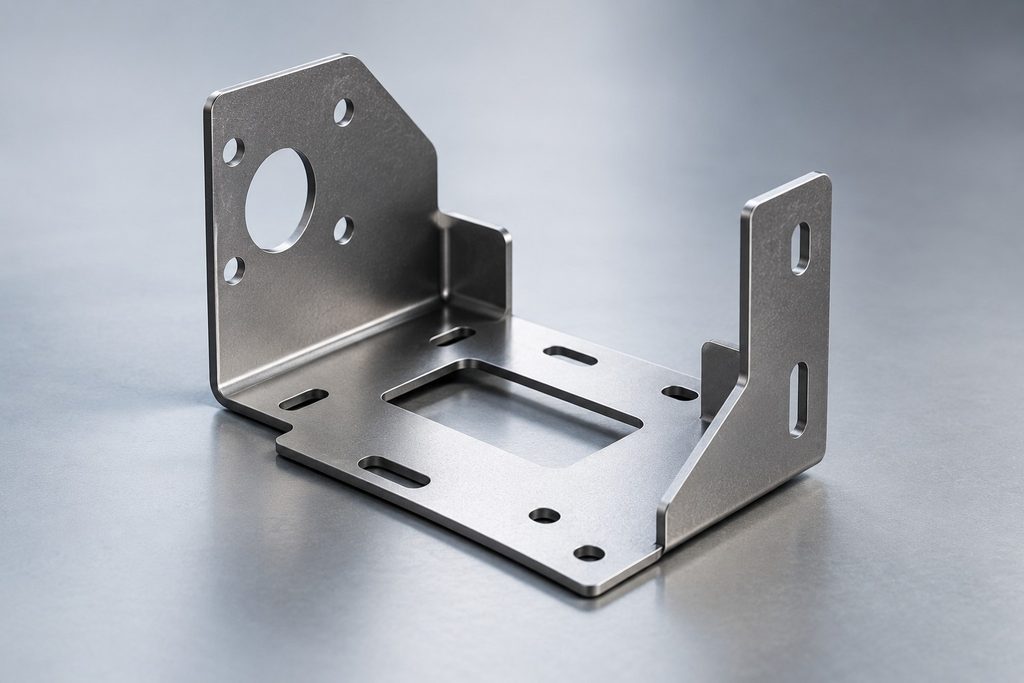

Какие детали изготавливают из листового металла
Листовая металлообработка подходит для производства широкого круга изделий:
- кронштейнов;
- корпусов оборудования;
- металлических коробов;
- кожухов;
- панелей;
- монтажных пластин;
- держателей;
- элементов шкафов;
- деталей станков и оборудования;
- сварных узлов;
- элементов металлоконструкций;
- нестандартных изделий по индивидуальным чертежам.
Технология подходит как для единичного изготовления и прототипов, так и для серийного выпуска повторяющихся деталей.
Основные этапы изготовления деталей из листового металла
| Этап | Что выполняется | Что влияет на результат |
|---|---|---|
| Подготовка документации | Проверяются чертежи, размеры, материал и требования | Полнота исходных данных и отсутствие противоречий |
| Подготовка развёртки | Формируется плоская геометрия будущей детали | Толщина, радиусы гиба, K-фактор, углы |
| Раскрой материала | Детали размещаются на листе | Габариты, количество, коэффициент использования материала |
| Лазерная резка | Вырезается внешний контур, отверстия и пазы | Материал, толщина, длина реза, число врезок |
| Гибка | Из плоской заготовки формируется пространственная деталь | Радиусы, углы, последовательность гибов, свойства материала |
| Сварка | Соединяются отдельные элементы | Зазоры, тепловложение, фиксация и последовательность швов |
| Обработка поверхности | Выполняются зачистка, шлифование или покрытие | Требования к внешнему виду и эксплуатации |
| Контроль | Проверяются размеры и геометрия | Допуски, критичные размеры и требования чертежа |
Из таблицы видно, что изготовление листовой металлической детали представляет собой связанную технологическую цепочку. Ошибка на раннем этапе может проявиться уже после гибки, сварки или сборки.
1. Подготовка чертежа
Первый этап производства — проверка исходной технической документации.
Для изготовления детали желательно определить:
- материал;
- толщину листа;
- размеры;
- отверстия и пазы;
- гибы;
- радиусы;
- критичные допуски;
- требования к сварке;
- требования к поверхности и покрытию;
- количество изделий.
Хороший чертёж должен однозначно показывать производителю, какую геометрию необходимо получить после всех операций.
Если документация содержит противоречия или не хватает важных размеров, расчёт и запуск производства требуют дополнительных уточнений.
Какие файлы лучше передавать производителю
Для простой плоской детали может быть достаточно чертежа и DXF.
Для более сложных изделий полезно предоставить сразу несколько форматов:
PDF — размеры, допуски, материал и технические требования.
DXF — плоская геометрия для лазерной резки.
STEP или другая согласованная 3D-модель — пространственная геометрия детали.
Для изделия с несколькими гибами 3D-модель особенно полезна, поскольку позволяет однозначно понять конечную форму изделия.

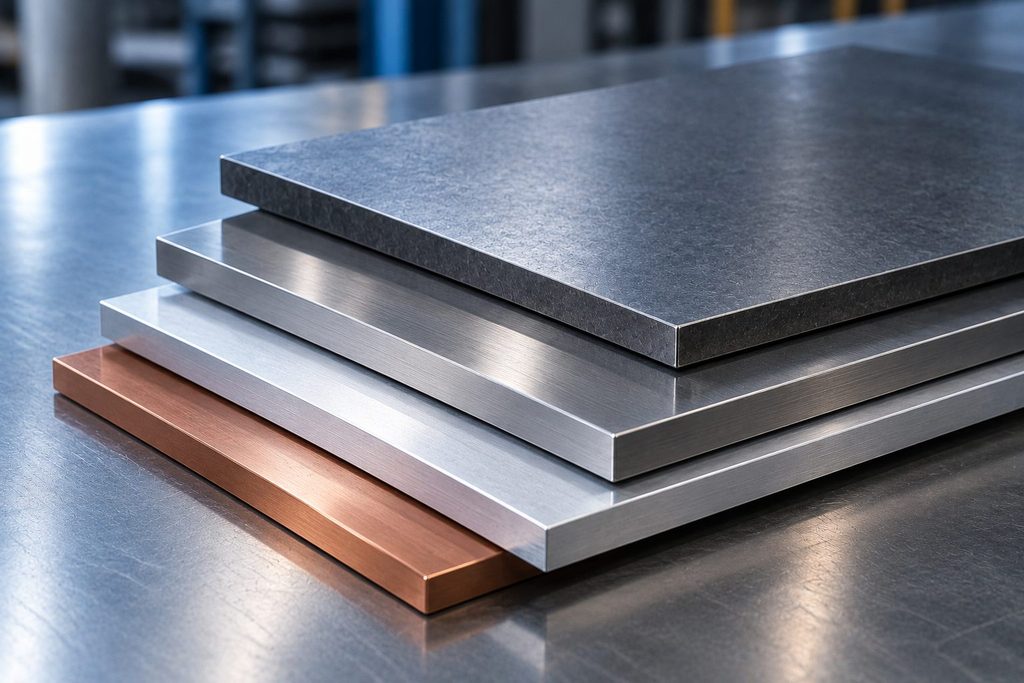

2. Выбор материала
Следующий важный фактор — материал.
При изготовлении листовых деталей могут использоваться различные металлы и сплавы, например:
- конструкционные стали;
- нержавеющие стали;
- алюминий и его сплавы.
Выбор зависит от назначения изделия.
Необходимо учитывать:
- требуемую прочность;
- массу;
- условия эксплуатации;
- коррозионную стойкость;
- свариваемость;
- возможность гибки;
- требования к внешнему виду;
- стоимость.
Если проект требует конкретную марку материала, её следует указать в документации.
Формулировка «обычная сталь» оставляет слишком много неопределённости для производства.
3. Толщина листа
Толщина металла влияет одновременно на конструкцию и технологию изготовления.
От неё зависят:
- масса детали;
- жёсткость;
- параметры лазерной резки;
- минимально реализуемые элементы;
- гибка;
- возможные радиусы;
- усилие при формообразовании;
- параметры сварки.
Поэтому заменять толщину без проверки конструкции нежелательно.
Даже если внешняя геометрия изделия остаётся прежней, изменение толщины может потребовать пересчёта развёртки и корректировки технологии гибки.
4. Подготовка развёртки детали
Если изделие имеет гибы, перед лазерной резкой необходимо определить форму плоской заготовки.
Развёртка — это не просто согнутая деталь, «выпрямленная» в CAD.
При гибке наружные слои металла растягиваются, внутренние сжимаются, а положение нейтрального слоя необходимо учитывать при расчёте длины материала.
Для построения развёртки могут применяться:
- K-фактор;
- Bend Allowance;
- Bend Deduction;
- таблицы гибов;
- технологические данные конкретного производства.
Официальная документация SOLIDWORKS указывает, что для расчёта листовых деталей могут применяться K-factor, Bend Allowance, Bend Deduction и таблицы гибов.
Это важно для точности: если плоская заготовка рассчитана неправильно, после гибки конечные размеры детали могут не соответствовать чертежу.
5. Раскрой листового металла
Перед резкой детали необходимо рационально расположить на исходном листе.
Задача раскроя — использовать материал максимально эффективно с учётом:
- размеров деталей;
- количества;
- технологических расстояний;
- размеров исходного листа;
- особенностей резки.
При серийном производстве эффективная раскладка особенно важна, поскольку даже небольшое снижение отходов в расчёте на одну деталь становится заметным на всей партии.
Геометрия изделия также влияет на расход материала. Детали сложной формы не всегда можно разместить на листе настолько же плотно, как прямоугольные заготовки.
6. Лазерная резка заготовок
Один из распространённых способов получения плоских заготовок — лазерная резка.
С её помощью формируются:
- внешний контур;
- внутренние отверстия;
- пазы;
- вырезы;
- технологические элементы.
Точность предыдущей подготовки имеет большое значение. Если в DXF содержится ошибка, она будет перенесена непосредственно на металлическую заготовку.
При подготовке файла необходимо проверить:
- масштаб;
- замкнутость контуров;
- отсутствие наложенных линий;
- соответствие DXF актуальному чертежу;
- размеры отверстий и пазов;
- правильность геометрии.
Подробнее о возможностях и требованиях к подготовке файлов можно прочитать в материале компании «Лазерная резка металла».

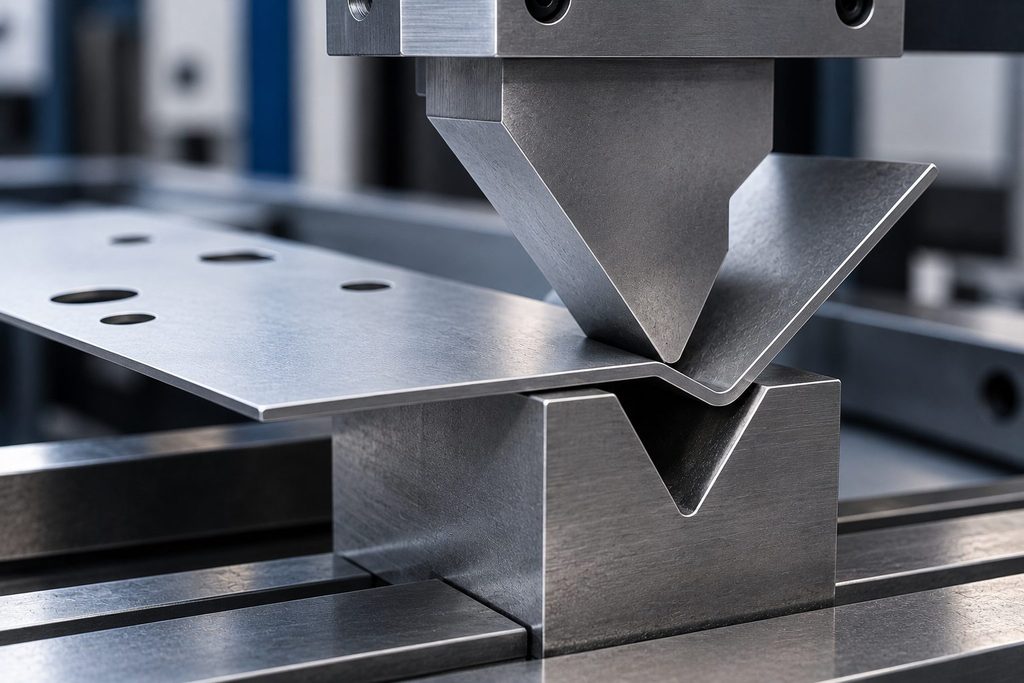

7. Гибка листового металла
После резки плоская заготовка может поступать на гибочное оборудование.
Во время гибки формируются:
- углы;
- полки;
- борта;
- П- и Г-образные профили;
- корпуса;
- другие пространственные элементы.
На результат влияют:
- толщина материала;
- внутренний радиус;
- угол;
- длина линии гиба;
- размеры полок;
- свойства материала;
- инструмент;
- последовательность операций.
Особое внимание необходимо уделять отверстиям и пазам возле линии гиба. При деформации материала расположенные слишком близко элементы могут вытягиваться или менять форму.
Protolabs в рекомендациях по проектированию листовых деталей отдельно указывает на необходимость учитывать расположение элементов относительно зон гиба, радиусы, минимальные длины полок и технологичность конструкции.
Почему одинаковые радиусы удобнее для производства
Если конструкция позволяет использовать одинаковый внутренний радиус на нескольких гибах, это может упростить технологический процесс.
Разные радиусы способны потребовать изменения настроек или инструмента между операциями.
Однако выбирать радиус исключительно ради сокращения количества переналадок нельзя. В первую очередь он должен соответствовать:
- материалу;
- толщине;
- конструкции;
- требованиям изделия;
- возможностям оборудования.
Именно поэтому технологичность лучше оценивать ещё на этапе проектирования.
8. Отверстия и пазы возле гибов
Расположение элементов относительно зоны гиба — одна из распространённых причин проблем при изготовлении листовых деталей.
Если отверстие находится слишком близко, во время формообразования возможно:
- вытягивание края;
- изменение диаметра;
- овальность;
- деформация паза;
- изменение расстояния между элементами.
Не существует одного универсального расстояния, которое подходит для любого металла и любой толщины.
Минимально допустимая геометрия зависит от толщины, радиуса, материала и технологии.
Поэтому при сложном расположении отверстий конструкцию лучше проверить на технологичность до запуска всей партии.
9. Сборка деталей
Если изделие состоит из нескольких элементов, после резки и гибки начинается сборка.
Перед окончательным соединением проверяют:
- взаимное положение деталей;
- габариты;
- углы;
- диагонали;
- зазоры;
- положение отверстий;
- плоскостность.
На этом этапе особенно хорошо проявляются ошибки предыдущих операций.
Например, небольшое отклонение после нескольких гибов может привести к тому, что две детали уже не совпадут по месту соединения.
Поэтому контроль необходимо выполнять не только после полного завершения производства.
10. Сварка деталей из листового металла
Для получения корпуса, рамы или другой сборной конструкции отдельные элементы могут соединяться сваркой.
На качество влияют:
- точность сборки;
- зазор;
- тип соединения;
- толщина;
- материал;
- технология сварки;
- последовательность швов;
- фиксация.
Особенно важно учитывать тепловые деформации.
При сварке металл локально нагревается, а затем сокращается при охлаждении. Это способно изменить размеры и геометрию готового изделия.
Поэтому для сложных конструкций сварка должна рассматриваться не отдельно, а как часть общего технологического маршрута.
11. Обработка сварных соединений
После сварки в зависимости от требований могут выполняться:
- зачистка;
- шлифование;
- удаление брызг;
- подготовка поверхности к покрытию.
Необходимость этих операций зависит от назначения детали.
Например, для скрытого технического соединения требования к внешнему виду обычно отличаются от лицевой поверхности корпуса оборудования.
Поэтому требования к качеству поверхности следует определить заранее.

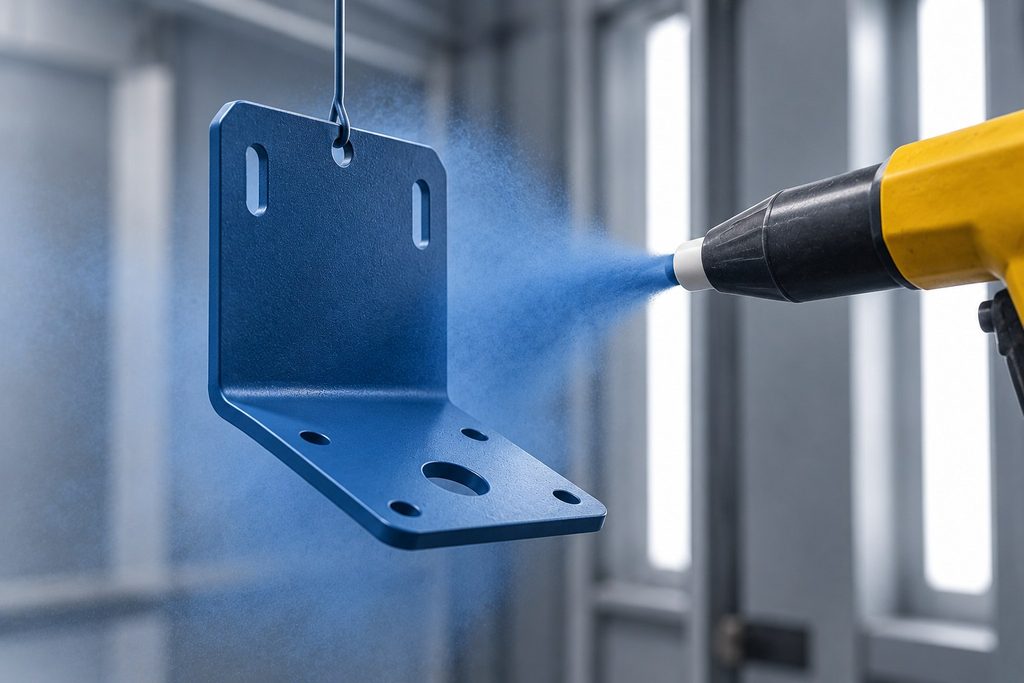

12. Порошковая покраска
Если изделию требуется декоративно-защитное покрытие, после механических и сварочных операций может выполняться порошковая покраска.
Перед нанесением покрытия поверхность должна быть соответствующим образом подготовлена.
Качество подготовки влияет на:
- адгезию покрытия;
- внешний вид;
- равномерность;
- долговечность.
Важно также учитывать покрытие при проектировании сопрягаемых элементов. Слой покрытия способен изменять фактические размеры зазоров и посадок, если они изначально сделаны очень малыми.
13. Контроль качества
Контроль необходим на разных этапах производства, а не только после полного завершения изделия.
В зависимости от детали могут проверяться:
- габаритные размеры;
- размеры отверстий;
- расстояния между отверстиями;
- углы;
- размеры после гибки;
- плоскостность;
- геометрия сварной конструкции;
- состояние поверхности;
- соответствие покрытия.
Не все размеры требуют одинакового уровня контроля.
Особое внимание уделяют характеристикам, которые влияют на сборку и функцию изделия.
Какие допуски указывать на чертеже
Одна из распространённых ошибок — назначать очень жёсткие допуски всем размерам.
Это не всегда улучшает изделие, но может увеличить:
- сложность производства;
- количество измерений;
- требования к оборудованию;
- количество брака;
- стоимость.
Поэтому желательно разделять размеры на критичные и некритичные.
Например, межосевое расстояние отверстий для крепления может требовать более строгого контроля, чем внешний размер декоративного участка, который ни с чем не сопрягается.
Как конструкция влияет на технологичность
Хорошо спроектированная деталь должна учитывать реальные возможности листовой металлообработки.
На технологичность отрицательно могут влиять:
- слишком маленькие полки;
- отверстия непосредственно в зоне гиба;
- необоснованно малые радиусы;
- большое количество разных радиусов;
- труднодоступные сварные соединения;
- чрезмерно сложная геометрия;
- неоправданно жёсткие допуски.
Protolabs отмечает, что проектирование с учётом особенностей производства помогает повысить технологичность, сократить время изготовления и управлять стоимостью изделия.
Поэтому консультация с производством до окончательного утверждения сложной конструкции часто полезнее, чем корректировка уже изготовленных деталей.
Изготовление одной детали и серийное производство
Единичное и серийное изготовление отличаются не только количеством изделий.
Перед запуском могут потребоваться:
- проверка документации;
- подготовка программ;
- настройка оборудования;
- подготовка инструмента;
- контроль первой детали.
Для одного изделия эти подготовительные работы относятся фактически к одной единице продукции.
При производстве серии они распределяются между всей партией.
Поэтому стоимость одной детали обычно зависит от количества одинаковых изделий в заказе.
Но величина снижения цены зависит от конкретного технологического маршрута.
Что влияет на стоимость изготовления деталей из листового металла
Цена рассчитывается для конкретного заказа.
Основные факторы:
| Фактор | Почему влияет на стоимость |
|---|---|
| Материал | Отличаются закупочная цена и особенности обработки |
| Толщина | Меняются масса, режимы резки, гибки и сварки |
| Размер детали | Влияет на расход материала и возможности оборудования |
| Сложность контура | Меняются длина реза и количество элементов |
| Количество гибов | Каждый гиб является отдельной технологической операцией |
| Сварка | Требуются сборка, фиксация и формирование соединений |
| Допуски | Более строгая точность может усложнять производство и контроль |
| Размер партии | Подготовительные затраты распределяются между изделиями |
| Обработка поверхности | Добавляются зачистка, подготовка и нанесение покрытия |
| Срочность | Может потребоваться корректировка производственного графика |
Поэтому оценивать листовую деталь только по массе металла некорректно.
Например, две детали весом по одному килограмму могут иметь совершенно разную стоимость, если первая представляет собой плоскую пластину, а вторая требует резки, нескольких гибов, сварки и порошковой покраски.
Как снизить стоимость изготовления
Снизить стоимость часто можно ещё на этапе проектирования.
Для этого полезно:
- не назначать избыточно жёсткие допуски;
- по возможности унифицировать радиусы гибов;
- избегать элементов, расположенных слишком близко к гибам;
- не усложнять геометрию без функциональной необходимости;
- уменьшать количество отдельных деталей там, где конструкцию можно рационально выполнить из одной заготовки;
- учитывать размер будущей партии;
- согласовывать технологичность до запуска.
Главная цель — не сделать деталь максимально простой любой ценой, а убрать конструктивные требования, которые увеличивают трудоёмкость, не улучшая функцию изделия.
Можно ли изготовить деталь без готового чертежа
Для простого изделия иногда исходными данными может быть эскиз или образец.
Однако до запуска производства всё равно необходимо однозначно определить:
- геометрию;
- размеры;
- материал;
- толщину;
- количество;
- функционально важные требования.
Чем сложнее изделие, тем важнее полноценная техническая документация.
Фотография сама по себе обычно недостаточна для точного изготовления, поскольку она не передаёт реальные размеры, допуски, толщину и свойства материала.
Что отправить для расчёта изготовления
Чтобы производитель мог оценить технологию и стоимость, желательно сразу предоставить:
- чертёж;
- 3D-модель для сложной детали;
- DXF, если он уже подготовлен;
- материал;
- толщину;
- количество;
- требования к гибке;
- требования к сварке;
- критичные допуски;
- требования к поверхности;
- необходимость порошковой покраски;
- желаемый срок изготовления.
Такой комплект сокращает количество уточнений и позволяет точнее определить технологический маршрут.
Что лучше: изготовить деталь из одного листа или сварить из нескольких частей
Однозначного ответа нет.
Изготовление из одной заготовки может уменьшить количество сварных соединений и сборочных операций.
Но сложная геометрия иногда делает такую конструкцию неудобной или невозможной для гибки.
В другом случае рациональнее изготовить несколько простых элементов и соединить их сваркой.
Сравнивать варианты необходимо по совокупности факторов:
- количеству операций;
- расходу материала;
- возможности гибки;
- сварочным работам;
- точности;
- требованиям к внешнему виду;
- размеру партии.
Поэтому технологичность конструкции лучше оценивать до выпуска окончательной документации.
Изготовление деталей из листового металла в Екатеринбурге
При заказе деталей из листового металла в Екатеринбурге и Свердловской области имеет смысл оценивать возможности производства по всей технологической цепочке.
Для сложного изделия недостаточно только вырезать правильный внешний контур.
Необходимо обеспечить соответствие между:
чертежом → развёрткой → лазерной резкой → гибкой → сборкой → сваркой → обработкой → контролем.
ООО «Фаска-сталь» выполняет металлообработку и изготовление изделий из металла в Екатеринбурге. В производственный маршрут в зависимости от заказа могут входить лазерная резка, гибка, сварочные операции, изготовление металлоконструкций и порошковая покраска.
Комплексное выполнение нескольких этапов особенно удобно для деталей, где точность предыдущей операции непосредственно влияет на следующую.
Как выбрать производителя деталей из листового металла
При выборе исполнителя полезно оценивать не только итоговую стоимость.
Имеют значение:
- соответствие возможностей производства вашей детали;
- работа с чертежами;
- возможность выполнить необходимые операции;
- контроль качества;
- понятность расчёта;
- согласование технических вопросов;
- работа с единичными или серийными заказами.
Подробнее о критериях оценки производства можно прочитать в статье «Как выбрать подрядчика по металлообработке в Екатеринбурге».
FAQ
Что входит в изготовление деталей из листового металла?
В зависимости от изделия процесс может включать подготовку документации, раскрой, лазерную резку, гибку, сварку, зачистку, порошковую покраску и контроль готовой детали.
Какие детали можно изготовить из листового металла?
Из листового металла изготавливают корпуса, кронштейны, кожухи, панели, короба, элементы оборудования, сварные конструкции и другие изделия.
Что нужно для заказа детали по чертежу?
Желательно предоставить чертёж, указать материал, толщину, количество и требования к готовому изделию. Для сложной пространственной детали дополнительно полезна 3D-модель.
Можно ли изготовить металлическую деталь по DXF?
Да, DXF широко применяется для передачи плоского контура для резки. Однако для сложной детали одного DXF может быть недостаточно: дополнительно нужны сведения о материале, толщине, гибах, допусках и других требованиях.
Нужно ли делать развёртку самостоятельно?
Не обязательно. Если заказчик не располагает технологическими параметрами производства, разумно передать модель готового изделия и согласовать построение развёртки с изготовителем.
От чего зависит стоимость изготовления детали?
Цена зависит от материала, толщины, геометрии, количества изделий, длины реза, количества гибов, сварочных операций, требований к точности и финишной обработке.
Почему детали из одной партии стоят дешевле в расчёте на штуку?
Часть затрат связана с подготовкой производства и возникает независимо от количества деталей. При увеличении серии эти затраты распределяются между большим числом изделий.
Какой металл лучше выбрать для листовой детали?
Выбор зависит от назначения изделия, прочности, условий эксплуатации, требований к коррозионной стойкости, массе, сварке и стоимости. Универсального материала для всех деталей нет.
Почему отверстия нельзя располагать слишком близко к гибу?
В зоне гиба металл деформируется. Если отверстие или паз попадают в эту область, их форма и положение могут измениться.
Можно ли сначала изготовить деталь, а потом определить допуски?
Нет. Требуемые допуски должны быть известны до производства, поскольку от них может зависеть технология изготовления и способ контроля.
Можно ли изготовить одну деталь на заказ?
Да, листовая металлообработка может применяться как для единичных изделий и прототипов, так и для серийных партий. Однако стоимость одной единицы при малом тираже обычно выше из-за подготовительных операций.
Как получить точный расчёт стоимости?
Лучше всего предоставить актуальный чертёж или 3D-модель, указать материал, толщину, количество, необходимые операции, критичные допуски и требования к поверхности.
Главное
Изготовление деталей из листового металла — это не одна операция, а технологическая цепочка от проверки документации до контроля готового изделия.
В зависимости от конструкции она может включать лазерную резку, гибку, сварку, зачистку и порошковую покраску.
Качество результата во многом определяется ещё до начала обработки. Корректный чертёж, правильно выбранный материал, технологичная геометрия и согласованные параметры гибки позволяют снизить риск переделок.
Для расчёта заказа производителю желательно передать чертёж или 3D-модель, материал, толщину, количество изделий и требования к готовой детали. Чем полнее исходные данные, тем точнее можно определить технологию, сроки и стоимость производства.
