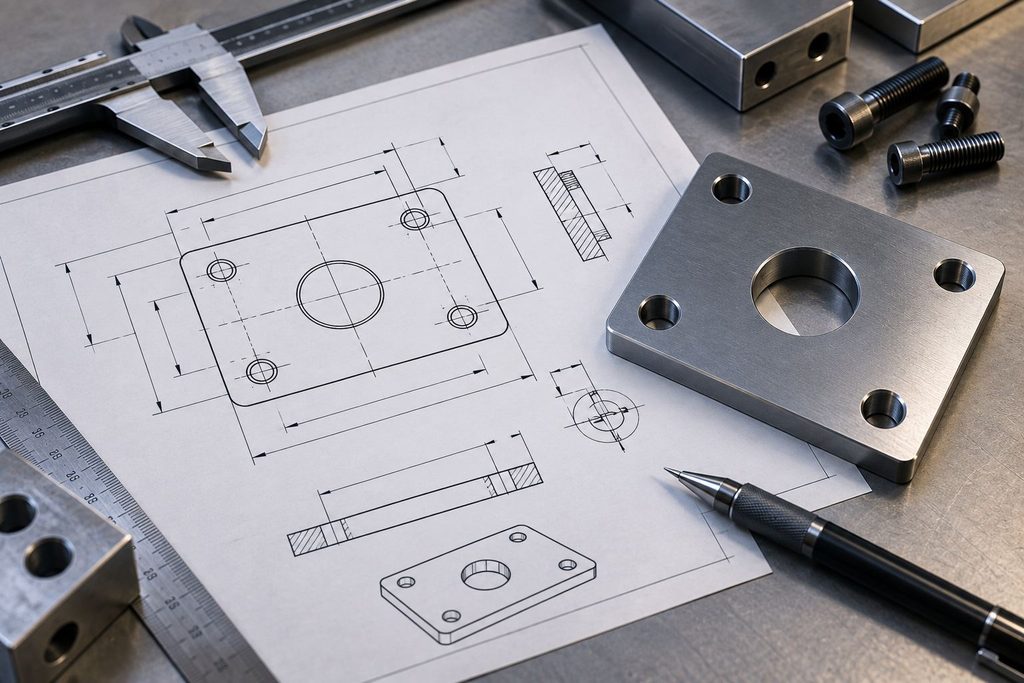

Чертеж детали из металла — один из основных документов, по которому производство определяет геометрию изделия, материал, размеры, допуски и технические требования. Чем точнее подготовлена документация, тем меньше вопросов возникает при расчете стоимости и изготовлении.
Для простой плоской детали иногда достаточно контура и основных размеров. Но если изделие включает отверстия, гибы, сварные соединения или должно точно сопрягаться с другими элементами, требования к исходным данным становятся выше.
Хороший чертеж должен отвечать на главный вопрос производства: какую именно деталь необходимо получить и какие ее параметры критичны для заказчика.
Разберем, что должно быть на чертеже детали из металла, какие файлы лучше передавать производителю, зачем нужны допуски и почему одного изображения или DXF иногда недостаточно.
Зачем нужен чертеж детали из металла

Чертеж детали — это технический документ, который передает производителю требования к геометрии и характеристикам готового изделия.

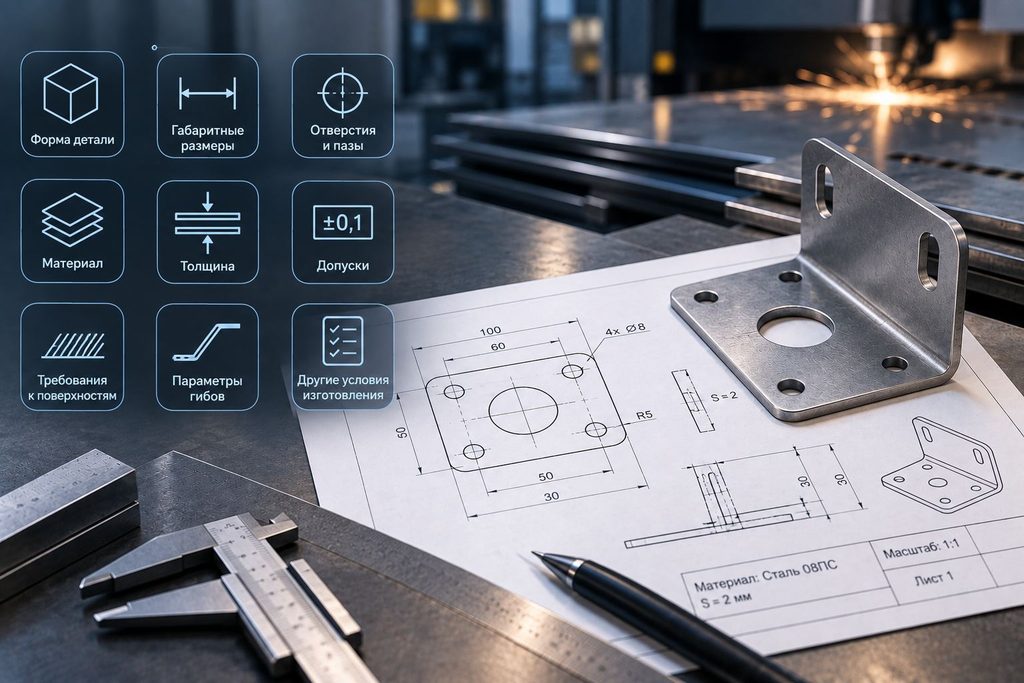

Он помогает однозначно определить:
- форму детали;
- габаритные размеры;
- расположение отверстий и пазов;
- материал;
- толщину;
- допустимые отклонения;
- требования к поверхностям;
- параметры гибов;
- другие условия изготовления.
Чертеж нужен не только оператору оборудования. Информация из него может использоваться при подготовке производства, расчете стоимости, изготовлении, сборке и контроле качества.
Поэтому задача чертежа — не просто показать, как выглядит изделие, а однозначно передать требования к тому, каким оно должно быть после изготовления.
Что обязательно указать на чертеже детали
Набор данных зависит от сложности изделия и технологии производства. Однако для большинства металлических деталей необходимо обратить внимание на несколько основных параметров.
1. Материал детали
Не следует ограничиваться формулировкой «сталь» или «нержавейка», если свойства материала имеют значение.
Желательно указать конкретную марку материала в соответствии с требованиями проекта.
Это важно, поскольку от материала зависят:
- механические свойства изделия;
- обрабатываемость;
- свариваемость;
- поведение при гибке;
- коррозионная стойкость;
- требования к технологии производства.
Если допустима замена материала аналогом, это лучше согласовать отдельно, а не оставлять решение производству без пояснений.
2. Толщина металла
Для листовой детали обязательно указывается толщина материала.
Например:
S = 2 мм
или соответствующее обозначение, принятое в используемой конструкторской документации.
Толщина влияет не только на массу и прочность детали.
От нее зависят:
- режимы лазерной резки;
- параметры гибки;
- возможные радиусы;
- масса заготовки;
- технологичность отверстий и других элементов;
- способ сварки;
- стоимость изготовления.
Поэтому отсутствие толщины — существенный недостаток исходных данных для листовой детали.
3. Габаритные размеры
На чертеже должны быть понятны основные размеры готового изделия:
- длина;
- ширина;
- высота;
- размеры полок;
- расстояния между функциональными поверхностями.
При этом наносить размеры необходимо так, чтобы производство не было вынуждено самостоятельно определять критичные значения измерением картинки или масштабированием изображения.
4. Размеры и расположение отверстий

Для отверстий необходимо однозначно определить как минимум их размер и положение.
В зависимости от конструкции указываются:
- диаметр;
- количество;
- расстояние между центрами;
- координаты;
- расстояния до базовых поверхностей;
- требования к резьбе, если она предусмотрена;
- другие необходимые параметры.
Формулировки вроде «отверстия примерно по центру» непригодны для изготовления детали, если их фактическое положение влияет на сборку.
5. Пазы, вырезы и контуры
Для фигурных элементов также должны быть определены размеры и положение.
Особенно это важно для деталей, которые затем соединяются с другими элементами конструкции.
Даже небольшая ошибка в расположении паза может привести к тому, что правильно изготовленная по остальным размерам деталь не подойдет при сборке.
6. Допуски размеров
Номинального размера не всегда достаточно.
Например, запись:
100 мм
указывает требуемый номинальный размер, но сама по себе не объясняет, какое отклонение допустимо для конкретного функционального требования.
Если размер критичен, необходимо определить соответствующий допуск согласно принятой системе конструкторской документации.
В международной практике правила размерного и геометрического допускования систематизированы, в частности, стандартом ASME Y14.5 — Dimensioning and Tolerancing. Стандарт устанавливает правила, определения и обозначения для передачи требований к размерам и геометрическим допускам на инженерных чертежах и в цифровых моделях.
При этом назначать минимально возможные допуски на все размеры не следует.
Чем жестче требования, тем сложнее может становиться:
- производство;
- контроль;
- подбор оборудования;
- обеспечение повторяемости;
- изготовление всей партии.
Допуск должен определяться функцией конкретного элемента.
Какие размеры действительно должны быть точными
Не все размеры детали одинаково важны.
Например, для кронштейна критичными могут быть:
- межосевое расстояние монтажных отверстий;
- положение рабочей поверхности;
- угол после гибки.
При этом внешний размер участка, который ни с чем не сопрягается, может допускать большее отклонение.
Поэтому на чертеже полезно разделять:
Функционально важные размеры — влияют на сборку, посадку или работу изделия.
Некритичные размеры — небольшое изменение которых не влияет на функцию детали.
Такой подход позволяет не предъявлять производству необоснованно жесткие требования.
Autodesk также отмечает, что корректное применение геометрических размеров и допусков позволяет передавать не просто номинальную геометрию детали, а допустимые отклонения ее размера, формы, ориентации и положения. Подробнее этот принцип рассмотрен в материале Autodesk о GD&T.
Что такое базы на чертеже и зачем они нужны
Для сложных деталей недостаточно просто поставить много размеров.
Необходимо понимать, относительно каких элементов контролируется положение других поверхностей, отверстий и элементов конструкции.
Для этого используются базы и базовые элементы.
Например, положение группы монтажных отверстий может быть важно относительно определенной поверхности детали, которая при сборке соприкасается с другим элементом.
Это позволяет связать геометрию не просто с абстрактными координатами, а с функциональным назначением изделия.
Для простых деталей сложная система геометрического допускования может быть избыточной. Но для деталей с высокими требованиями к взаимному расположению элементов правильное определение баз существенно уменьшает неоднозначность документации.
Что указать на чертеже детали под гибку
Если после резки лист необходимо согнуть, дополнительно должны быть понятны:
- направление гибов;
- углы;
- внутренние радиусы, если они критичны;
- размеры полок;
- контролируемые размеры после гибки;
- расположение отверстий относительно зон гиба.
При этом важно различать размеры плоской заготовки и размеры готового изделия.
Во время гибки металл деформируется, поэтому развёртку нельзя во всех случаях получить простым сложением размеров полок.
Для ее расчета могут учитываться:
- толщина;
- внутренний радиус;
- угол;
- нейтральный слой;
- K-фактор;
- припуск или вычет гиба.
Подробнее этот вопрос разобран в статье «Развёртка детали при гибке металла: как рассчитываются размеры заготовки».
Нужно ли самостоятельно делать развёртку
Не обязательно.
Если заказчик точно знает технологические параметры конкретного производства, он может подготовить готовую развёртку.
В остальных случаях полезнее передать:
- чертеж готовой детали;
- 3D-модель;
- требования к материалу;
- толщину;
- критичные размеры.
Тогда параметры развёртки можно проверить с учетом фактической технологии гибки.
Особенно это важно для деталей с несколькими гибами, где небольшая ошибка способна последовательно повлиять на несколько размеров.
Что указать на чертеже сварной детали
Если изделие состоит из нескольких элементов, необходимо однозначно показать их взаимное расположение и требования к соединению.
В зависимости от конструкции могут потребоваться:
- сборочный чертеж;
- чертежи отдельных деталей;
- расположение сварных соединений;
- требования к швам;
- контролируемые размеры после сварки;
- требования к обработке соединений;
- требования к внешнему виду.
Особое внимание следует уделять размерам готовой конструкции.
Сварка связана с локальным нагревом и последующей усадкой металла, поэтому некоторые размеры необходимо контролировать уже после выполнения соединений.
Чертеж детали для лазерной резки
Если необходимо изготовить плоскую деталь методом лазерной резки, производству нужен корректный замкнутый контур.
Для этого часто используется DXF.
Файл может содержать:
- внешний контур;
- отверстия;
- пазы;
- внутренние вырезы;
- другие элементы для резки.
Однако одного DXF не всегда достаточно.
Например, из него могут быть неочевидны:
- материал;
- толщина;
- критичные допуски;
- требования к поверхности;
- необходимость последующей гибки;
- требования к готовой детали.
Поэтому DXF целесообразно рассматривать как геометрические данные для раскроя, а не как универсальную замену всей технической документации.
Какой формат файла отправить производителю
Для заказа металлообработки может использоваться несколько файлов одновременно.
Удобен для передачи чертежа с:
- размерами;
- допусками;
- примечаниями;
- материалом;
- техническими требованиями.
DXF
Один из распространенных форматов для передачи плоской геометрии при лазерной резке.
Особенно полезен для деталей со сложным внешним контуром.
3D-модель
STEP и другие согласованные с производством форматы позволяют передать пространственную геометрию.
3D-модель особенно полезна для:
- гнутых деталей;
- сложных изделий;
- сборочных единиц;
- деталей с большим количеством элементов.
Комплект файлов
Для сложной детали наиболее информативным вариантом часто является:
PDF-чертеж + 3D-модель + DXF-развёртка при необходимости.
Эти файлы решают разные задачи и дополняют друг друга.

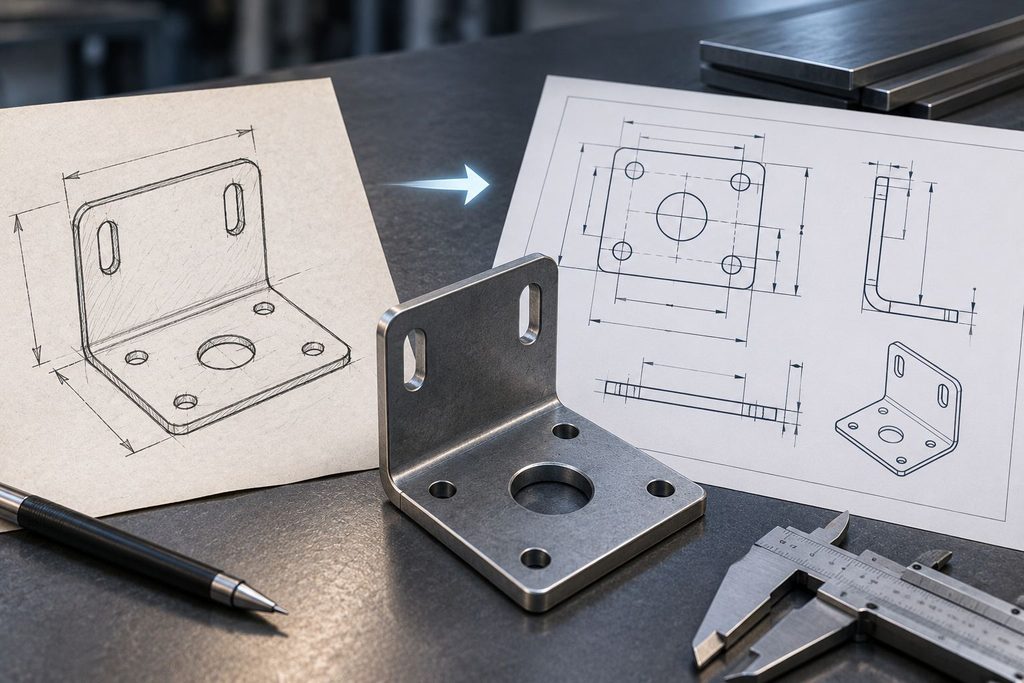

Можно ли изготовить деталь по эскизу

В некоторых случаях — да.
Для относительно простого изделия исходными данными может стать эскиз с понятными размерами.
Но необходимо различать эскиз и полноценную конструкторскую документацию.
Чем сложнее деталь, тем выше риск, что на эскизе будут отсутствовать необходимые сведения.
Например, могут быть непонятны:
- точные координаты отверстий;
- радиусы;
- допуски;
- материал;
- толщина;
- требования к гибке;
- взаимное положение поверхностей.
Поэтому перед изготовлением исходные данные необходимо проверить и при необходимости уточнить.
Можно ли изготовить металлическую деталь по образцу
Образец помогает определить геометрию существующего изделия, но сам по себе не всегда содержит всю информацию, необходимую для точного воспроизведения.
По внешнему виду нельзя надежно определить, например:
- марку материала;
- исходные допуски;
- требования конструктора;
- некоторые особенности производства.
Поэтому при изготовлении по образцу может потребоваться снять размеры, подготовить чертеж и отдельно согласовать материал и технические требования.
Почему фотографии детали недостаточно
Фотография полезна для понимания внешнего вида, но не является полноценной заменой чертежа.
По фотографии невозможно надежно определить:
- точные размеры;
- допуски;
- толщину;
- материал;
- диаметры отверстий;
- координаты элементов;
- радиусы;
- углы.
Даже если рядом с деталью находится линейка, измерение по фотографии может быть искажено перспективой.
Поэтому фотографии лучше использовать как дополнительный материал.
Типичные ошибки в чертежах деталей из металла
Не указан материал
На чертеже есть размеры, но отсутствует марка металла.
Почему это проблема: свойства материала непосредственно влияют на изготовление и характеристики изделия.
Не указана толщина листа
Особенно критично для деталей под лазерную резку и гибку.
Почему это проблема: невозможно однозначно определить технологию изготовления.
Нет допусков на критичные размеры
Указано номинальное значение, но непонятно, какое отклонение допустимо.
Почему это проблема: требования заказчика и возможности производства могут трактоваться по-разному.
Слишком жесткие допуски на все размеры
Противоположная ошибка — требовать одинаково высокой точности там, где она функционально не нужна.
Почему это проблема: изготовление может неоправданно усложниться и подорожать.
Дублирующиеся размеры противоречат друг другу
Один и тот же элемент определяется несколькими размерными цепочками, значения которых не совпадают.
Почему это проблема: становится непонятно, какой размер считать приоритетным.
Не указаны направления гибов
Есть плоская развёртка, но невозможно понять, куда должна быть согнута каждая полка.
Почему это проблема: одна и та же плоская заготовка может дать разные пространственные детали.
DXF и PDF относятся к разным версиям
Чертеж был изменен, а файл для резки остался старым.
Почему это проблема: производство может изготовить деталь по устаревшей геометрии.
Размер пытаются определить по масштабу изображения
Требуемый размер отсутствует, поэтому его пытаются получить измерением самого чертежа.
Почему это проблема: масштабирование при экспорте, печати или просмотре файла делает такой способ ненадежным.
Что проверить перед отправкой чертежа
Перед передачей заказа производителю полезно пройти короткий чек-лист:
- Указано точное наименование детали.
- Указан материал.
- Указана толщина листа.
- Нанесены необходимые габаритные размеры.
- Определены отверстия и пазы.
- Понятно положение всех элементов.
- Заданы критичные допуски.
- Указаны параметры гибки, если она необходима.
- Понятны требования к сварке и сборке, если они предусмотрены.
- Указаны требования к покрытию или обработке поверхности.
- PDF соответствует 3D-модели.
- DXF соответствует актуальной версии чертежа.
- Единицы измерения определены однозначно.
- Нет противоречащих друг другу размеров.
Чем сложнее изделие, тем важнее проверять согласованность всех передаваемых файлов.
Как чертеж влияет на стоимость изготовления детали
Корректная техническая документация позволяет производителю точнее определить:
- расход материала;
- количество операций;
- время работы оборудования;
- сложность гибки;
- объем сварочных работ;
- требования к контролю;
- необходимость дополнительной обработки.
Если исходных данных недостаточно, точный расчет может потребовать дополнительных уточнений.
На стоимость также способны существенно влиять необоснованно жесткие допуски. Высокая точность может потребовать дополнительных операций, контроля или другой технологии изготовления.
Поэтому хороший чертеж помогает не только изготовить деталь правильно, но и точнее рассчитать заказ до запуска производства.
Чертеж детали из металла для производства в Екатеринбурге
При заказе изготовления деталей из металла в Екатеринбурге желательно передавать производителю максимально однозначный комплект исходных данных.
Для простой детали это может быть чертеж с размерами и DXF. Для изделия с гибкой, сваркой или сложной пространственной геометрией дополнительно полезна 3D-модель.
ООО «Фаска-сталь» выполняет металлообработку и изготовление металлических деталей в Екатеринбурге. В зависимости от изделия производственный цикл может включать лазерную резку, гибку, сварочные операции и последующую обработку.
Если для изготовления требуется несколько операций, корректный чертеж особенно важен: требования к готовой детали необходимо учитывать на всех этапах — от подготовки плоской заготовки до сварки и итогового контроля геометрии.
FAQ
Что должно быть указано на чертеже металлической детали?
Как минимум должны быть однозначно определены геометрия, размеры, материал и толщина. Для конкретного изделия также могут потребоваться допуски, радиусы, параметры отверстий, требования к гибке, сварке и поверхности.
Можно ли заказать изготовление детали без чертежа?
Для простой детали иногда достаточно подробного эскиза или образца, но перед производством исходные данные все равно необходимо привести к однозначному виду. Для сложных и точных изделий полноценная техническая документация существенно снижает риск ошибок.
Какой формат чертежа нужен для изготовления детали?
PDF удобен для размеров и технических требований, DXF — для плоской геометрии при резке, а STEP или другой согласованный 3D-формат — для пространственной модели. Для сложной детали лучше передать несколько взаимодополняющих файлов.
Достаточно ли DXF для лазерной резки?
Для геометрии простой плоской детали DXF может быть основным рабочим файлом. Однако производителю дополнительно необходимо знать материал, толщину и требования к изделию. Если существуют критичные размеры или допуски, их лучше зафиксировать на чертеже.
Нужно ли указывать допуски?
Если отклонение конкретного размера влияет на сборку или функцию изделия, допустимые пределы должны быть определены. Не следует при этом назначать неоправданно жесткие допуски всем размерам.
Нужно ли указывать размеры, если есть 3D-модель?
Для производственно значимых и контролируемых параметров чертеж остается полезным даже при наличии 3D-модели. Он позволяет явно показать, какие размеры, допуски и технические требования являются критичными.
Что лучше отправить: чертеж или 3D-модель?
Для сложной детали лучше использовать их совместно. 3D-модель однозначно показывает геометрию, а чертеж фиксирует размеры, допуски, материал и другие требования.
Можно ли изготовить деталь по фотографии?
Фотография может использоваться как дополнительная информация, но обычно ее недостаточно для точного изготовления. Она не позволяет надежно определить размеры, допуски, материал и многие другие параметры.
Нужно ли делать отдельный чертеж для гибки металла?
Если деталь имеет гибы, документация должна однозначно показывать конечную пространственную геометрию, углы, необходимые радиусы и контролируемые размеры после гибки. Для сложных изделий желательно также передать 3D-модель.
Почему производитель задает вопросы, если чертеж уже есть?
Наличие файла еще не означает, что документация содержит все необходимые сведения. Уточнения могут потребоваться из-за отсутствующего материала, толщины, допуска, неоднозначной геометрии, противоречий между файлами или технологически сложных элементов.
Главное
Хороший чертеж детали из металла должен однозначно описывать не только форму изделия, но и требования к результату производства.
Для большинства заказов необходимо определить материал, толщину, основные размеры, расположение отверстий и других элементов. Для функционально важных параметров дополнительно задаются соответствующие допуски и технические требования.
Если деталь предполагает лазерную резку, гибку, сварку и другие операции, желательно передавать производителю комплект согласованных данных: чертеж, 3D-модель и при необходимости DXF.
Чем меньше неоднозначности остается в исходной документации, тем точнее можно рассчитать стоимость, подобрать технологию и изготовить деталь в соответствии с требованиями заказчика.
